واحد مراقبت

واحد مراقبت ابزارهای بادی (Air Care Unit) به قطعه یا قسمتی گفته می‌شود که پس از کمپرسور هوا قرار می‌گیرد. این قطعات وظایف حائز‌اهمیتی از قبیل روغن کاری، جذب رطوبت و ممانعت از ورود آن به ابزار و جذب گرد و خاک خروجی از کمپرسور یا منبع باد را هموار می‌کند. دلیل قابل‌توجه بودن این قطعات این است که ابزار بادی نسبت به همتای برقی خود وزن و قیمت مناسب‌تری دارد. بنابراین اگر به درستی از آن استفاده شود و نگهداری خوبی از این وسیله داشت، عمری طولانی و کاربردی موثر ارائه می‌دهد.

این نوع ابزارها اگر در زمان درست و به موقع روغن کاری شوند و مراقبت خوبی در مقابل فرسودگی و عوامل محیطی از آنان شود تا سال‌ها وظایف خود را به بهترین نحو انجام می‌دهند. پس واحد مراقبت این مسئولیت را بر عهده می‌گیرد و از سه بخش اصلی فیلتر رطوبت گیر، روغن زن و رگلاتور تشکیل می‌شود.

واحد مراقبت چیست

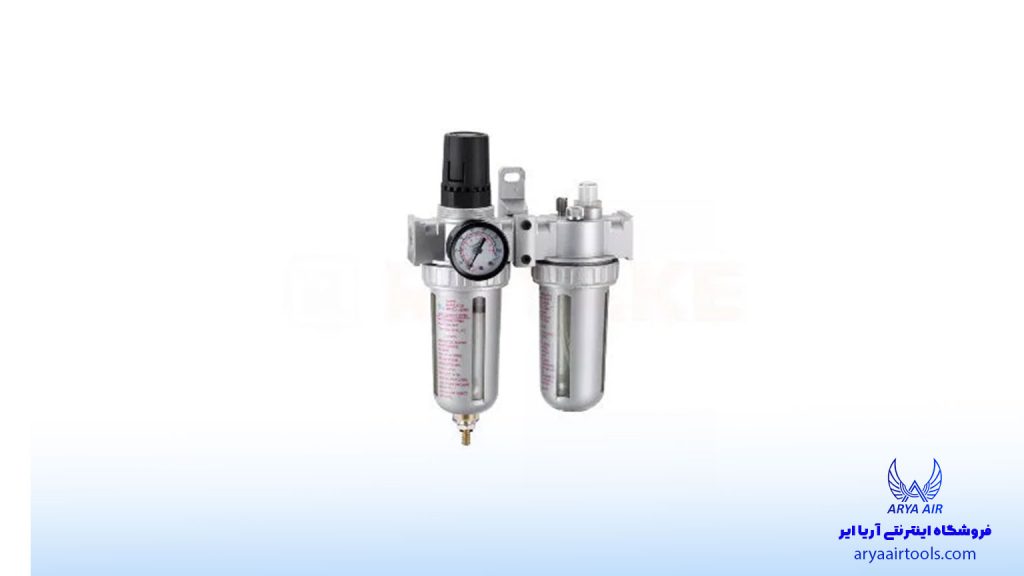

واحد مراقبت پنوماتیک یکی از اجزای مهم در سیستم‌های بادی است که برای افزایش طول عمر و عملکرد بهتر ابزار آلات پنوماتیکی استفاده می‌شود. این واحد معمولاً شامل سه بخش اصلی است: فیلتر (برای تمیز کردن هوا)، رگلاتور (برای تنظیم فشار هوا) و روغن‌زن (برای روغن‌کاری خودکار ابزار). این سه قطعه معمولاً به‌صورت یک مجموعه یکپارچه به نام FRL (Filter, Regulator, Lubricator) عرضه می‌شوند و قبل از ابزار پنوماتیک در مسیر هوای فشرده نصب می‌شوند تا از آسیب‌دیدگی ابزار جلوگیری شود و عملکرد روان‌تری داشته باشد.

اجزای واحد مراقبت

همانطور که به آن اشاره کردیم واحد مراقبت پنوماتیک که بخش مهمی از ابزارآلات بادی و پنوماتیک است، چند قسمت اصلی دارد که بسته به عوامل متعدد ممکن است تغییر کند. اما به طور کلی بخش‌های واحد مراقبت را تشکیل می‌دهند:

• رگلاتور

رگلاتور که با نام فشارسنج نیز شناخته می‌شود عضو ثابتی از تمامی واحدهای مراقبت به شمار می‌آید که فشار و جریان خروجی هوا را ثابت نگه می‌دارد. در واقع این وسیله نوسانات فشار را گرفته و میزان فشار خروجی را نیز نشان می‌دهد. اینگونه کاربر می‌تواند فشار مورد‌ نیاز دستگاه خود را تنظیم کند.

• فیلتر

رطوبت گیر یا فیلتر را می‌توان اولین قطعه‌ای معرفی کرد که هوای فشرده شده خروجی از کمپرسور یا منبع باد و ورودی به واحد مراقبت از آن عبور می‌کند. این وسیله مهم گرد و غبار، رطوبت، مواد شیمیایی و انواع ناخالصی را پاک می‌کند. در برخی از اوقات نیز بیشتر از یک فیلتر در یک واحد مراقبت ابزار بادی وجود دارد. در واقع فیلترهای آبگیر، روغن گیر، خشک کننده و ترکیبی برخی از مدل‌های این قطعه را تشکیل می‌دهد.

• روغن زن

این بخش به عنوان آخرین عضو یک واحد مراقبت است. درون مخزن روغن یک مکش روغن، یک گیج که نشان دهنده میزان روغن و خود مایع روغن جای گرفته که بسته به نیاز به دستگاه پنوماتیک تزریق می‌گردد.

انواع واحد مراقبت کدام است؟

 مشخصات فنی، ظرفیت فشارسنج، حجم مخزن روغن زن و حجم فیلتر رطوبت گیر موجب تفاوت‌ مدل‌های واحد مراقبت می‌گردد. به دلیل آنکه مهمترین آیتم در دسته‌بندی این قطعه بر اساس مکانیسم تخلیه ناخالصی‌ها است، سه نوع واحد زیر حائز اهمیت شناخته می‌شود:

• واحد مراقبت اتوماتیک

همانطور که از نام آن پیدا است در این نوع عملیات تخلیه مخزن فیلتر و عبور جریان هوا به صورت کاملاً خودکار انجام می‌گیرد. در صورت افزایش آلودگی یا افت فشار زیاد، مخزن مواد آلوده را به صورت اتوماتیک خارج می‌کند. همچنین در مواقع ضروری مثل کم شدن روغن، سنسور شناور خروجی را قطع می‌کند. برخی از دستگاه‌های بادی که نیاز به مراقبت همیشگی دارند و یا عملیات تخلیه ناخالصی آن زیاد است، از مدل تمام اتوماتیک استفاده می‌کنند.

• واحد مراقبت نیمه اتوماتیک

تفاوت این مدل با مدل اتوماتیک در این است که امکان تخلیه خودکار در صورت پر شدن مخزن فیلتر وجود دارد اما رهاسازی آن در شرایط ویژه به صورت دستی انجام می‌گیرد. اکثر کارگاه‌هایی که به فعالیت‌های صنعتی مشغول هستند از این سیستم بهره می‌گیرند.

• واحد مراقبت دستی

هنگامی که افت فشار یا فشار بالا در یک ابزار بادی رخ دهد، تخلیه با این نوع به صورت دستی انجام می‌گیرد. واضح و آشکار است که در کارهای کوچک که تنها از یک ابزار بادی استفاده می‌شود، می‌توان از این واحد مراقبت بهره گرفت.

نحوه کار

به بیان ساده هوا در لحظه وارد شدن به سیستم ابتدا به واحد فیلتر می‌رسد، در این مرحله با قدرت و کارایی فیلتر رطوبت و انواع آلودگی جدا می‌گردد. سپس این ناخالصی‌ها در مخزن جمع می‌گردد تا گنجایش فیلتر پر شود. قبل از آنکه این مواد سرریز گردند کاسه و مخزن خالی می‌شود. در مرحله بعدی هوا وارد رگلاتور می‌شود که دیافراگم آن به سوزن فشار می‌آورد و شیر خروجی رگلاتور باز می‌گردد. با این کار هوا وارد محفظه دیگری می‌شود و فشار آن تحت کنترل قرار می‌گیرد.

با افزایش فشار و رسیدن آن به میزان تنظیم شده، هوا به واحد خروجی یا روغن زن می‌رسد. واحد روغن کاری با سیستم پمپ، سوزن، شیر کنترل و شیر توپی داخلی، میزان تعیین شده از مواد و قطرات روغن را به هوای نهایی تزریق می‌کند. در برخی موارد که واحد مراقبت روغن زن وجود ندارد، باد بعد از خارج شدن از رگلاتور به سمت ابزار خواهد رفت.

نکات ضروری هنگام خرید واحد مراقبت

صنعتگران یا کاربرانی که از ابزار بادی به جای انواع برقی این وسایل بهره می‌گیرند، باید حتماً به چند نکته توجه کنند. می‌دانیم این ابزار اگر به خوبی استفاده شوند و شرایط نگهداری و استفاده درست آن رعایت گردد عمر و پایداری بالایی خواهند داشت. به عنوان مثال هوای خروجی از کمپرسور باد باید همانگونه که در بخش‌های پیشین در مورد آن صحبت شد، آماده سازی گردد. در این بخش نمونه‌هایی برای هر واحد مورد بررسی قرار می‌گیرد:

واحد رگلاتور

به دلیل آنکه تمامی ابزارهای بادی با استفاده از فشار هوا کار می‌کنند، باید به این آیتم توجه ویژه‌ای شود. اگر فشار دارای افت یا مقدار بیش از حد باشد به ابزار پنوماتیک صدمه می‌زند. پس توجه به فشار باد و تنظیم آن مسئله مهمی است.

واحد روغن زن

بسیاری از ابزار بادی چون دریل و چکش بادی که کار اصلی آنان چرخش یا ضربه زدن است به روغن کاری روزانه نیاز دارند. در صورت عدم توجه به این فرایند، سایش سطح فلزی قطعات با یکدیگر از عمر آنها کم و ابزار را دچار آسیب می‌کند.

واحد فیلتر

در صورتی که رطوبت و ذرات و آلودگی‌های موجود پاکسازی نگردند، می‌توانند سبب زنگ زدگی و رسوب در قطعات داخلی ابزار بادی شوند. پس استفاده از این فیلتر کمک شایانی به جمع آوری رطوبت و آلودگی‌ها می‌کند.

نکته بعدی که باید به آن توجه شود تک قلو یا دوقلو بودن واحد مراقبت است. در واقع هنگامی که در این واحد رگلاتور و فیلتر رطوبت گیر وجود دارد اصطلاحا به آن واحد تک قلو می‌گویند. یک واحد کامل نیز از رگلاتور، فیلتر و روغن زن تشکیل می‌شود که به آن واحد مراقبت دوقلو نیز گفته می‌شود.

قیمت واحد مراقبت

یکی از بحث‌هایی که مورد توجه خریدار قرار دارد مسئله قیمت است. هزینه این قطعات مانند بسیاری از ابزار دیگر به آیتم‌های مختلفی بستگی دارد. نوع واحد و مولفه‌های آن، ظرفیت و عملکرد، برند و مرغوبیت، مواد سازنده و شرایط بازار همگی در تعیین قیمت نهایی تاثیرگذار هستند. بنابراین انتخاب یک فروشنده مناسب که علاوه بر آنکه جنس اصیل را ارائه می‌دهد قیمت منصفانه‌ای نیز برای آن در نظر گیرد، اهمیت بسزایی دارد.

 راهنمای خرید واحد مراقبت ابزار الات بادی از فروشگاه آریا ایر

با توجه به تعدد سازندگان و تولید کنندگان ابزارآلات بادی و پنوماتیک، همچنین واحد مراقبت به عنوان جزئی جدایی ناپذیر از این مجموعه، شناخت یک فروشگاه مجهز و با سابقه خالی از لطف نیست. آریا ایر سهم قابل توجهی از بازار کشور برای تامین این قطعات را به خود اختصاص داده است. این شرکت معتبر که بهترین برندهای روز دنیا را به بازار عرضه می‌کند منبع مطمئنی برای تامین نیاز کارخانجات صنعتی و مشتریان دغدغه مند به شمار می‌آید.
